守望者系統-振動監測模塊

發布于:2022年01月27日 作者:西馬力 閱讀:842

振動顯示模塊 VDM 有兩個功能: ? 他們測量了一個或兩個通道上振動速度的均方根值,并將其轉換為可發送到 PLC 的模擬 4-20mA 信號。 ? 它們將模擬 4-20mA 信號顯示為 3 位測量值。 所有單元都有模擬 4-20mA 的兩個輸入,連接到值顯示、狀態顯示 和報警繼電器。 模擬信號通常來自單元的測量通道,還可以來自外部輸入。

系統架構

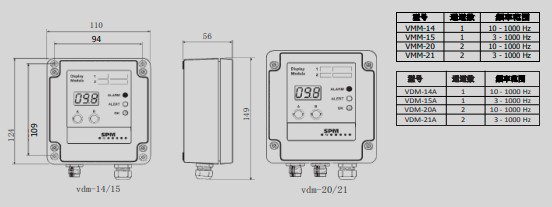

有四個版本: VDM-14:1 振動通道,頻率范圍 10-1000Hz; VDM-15:1 振動通道,頻率范圍 3-1000Hz;

VDM-20:2 振動通道,頻率范圍 10-1000Hz; VDM-21:2 振動通道,頻率范圍 3-1000Hz。 頻率范圍 3 到 1000Hz

適用于轉速下降到 180r.p.m 的機器。 測量范圍可以是 DIP 開關設置為 0 到 5,0 到 10,0 到 20 或 0 到 40 毫米 / 秒。

該 4-20mA 輸出可提供給顯示模塊類型的 DMM、PLC 或計算機控制的監控系統 ( 例如。 SPM 的 CMS 系統 )。

傳感器線故障導致輸出 <1mA。 如果這會干擾 PLC 的操作,較小。輸出可以跳線設置為 4mA,單自為每個通道。

振動傳感器通過同軸電纜與 TNC 連接器連接。該模塊采用 4 個螺絲安裝 ?4 毫米,并提供 12 至 24 伏直流。電纜進口緊電 纜直徑 5.5 至 10 毫米。

【技術規格】

測量辦法:振動嚴重程度類似 ISO10816 ( 修正頻率范圍, VMM-15/21)

渠 道:1(vmm-14/15),2(vmm-20/21)

測量范圍 1:0-5mm/s(0-0.19 英寸 /s)

分辨率:3.2mA=1 毫米 / 秒;1mA=0.313 毫米 / 秒

測量范圍 2:0-10mm/s(0-0.39 英寸 /s)

分辨率:1.6mA=1 毫米 / 秒;1mA=0.625 毫米 / 秒

測量范圍 3:0-20mm/s(0-0.78 英寸 /s)

分辨率:0.8mA=1 毫米 / 秒;1mA=1.25 毫米 / 秒

測量范圍 4:0-40 毫米 / 秒(0-157 英寸 / 秒)

分辨率:0.4mA=1 毫米 / 秒;1mA=2.5 毫米 / 秒

頻率范圍: 10 至 1000 赫茲 (VMM-14/20) 3 至 1000 赫茲 ( VMM-15/21)

傳感器型號: TRV-18/19, SLD121

傳感器電纜: 同軸電纜,SPM90005-L, 或 90267-L, (L= 較大長度 50 米 )

模擬輸出:4 至 20mA,無電偶分離

故障指示:小于等于 1mA,開路或短路

回路電阻:100 歐姆。較高的電阻會降低信號 精度 ( 較大允許 400Ω12 伏,800Ω24v)

電源: 直流 12 至 24V(±10%,根據 EN50082-2)

供電電流:較大 0.1A

電纜進口:IP65?5.5 至 10 毫米

輸入連接器:鍍銀黃銅,10 至 15μ

外殼:聚碳酸酯,IP65

溫度范圍:0°C 至 55°C

尺寸:110x149x56 毫米

安裝螺絲:螺絲 4 個,?4mm,間距 109x94mm

重量:300 克
