影勝系統，之所以稱為影勝 ，是因為“她”從硬件的搭建，信號采集源頭，信號存儲取舍，數據分析，數據結果 展示等五大方面各項指標優化，使得設備可以自己表現自己，就像是設備的影子 ，讓你能時刻看到“她” ，透視“她” 。

工業2025 超前硬件平臺設計

1、創新設計，影勝 主板數字信號、模擬信號、IEPE 傳感器信號、轉速 信號的電源采用信號間全隔離設計， 避免信號在主板上的相互 干擾，同時， 特有的絕緣系統設計，確保信號原汁原味；

 2、2TB 大存儲 本地化設計，在網絡不通的情況下，確保數據很好不 丟失；

 3、單網口設計，大幅提高傳輸性， 采用 1000Mbps 網絡傳輸速 率，滿足大數據時代的傳輸要求；

 4、采用 Cortex-A9 多核芯片， 2G 運行內存， 6G 閃存， 2G 的緩存， 確保系統 5 年內不落伍；

 5、16 通道平行采集設計，滿足各種觸發邏輯測量 要求；如：基于 時間測量 ；基于事件觸發測量；多技術組合測量；無縫測量； 關聯測量。

勝 特有信號采集方式

1、1-16 信號，外加 8 路轉速信號，4 路數字信號，4 路 DI/DO 開關量信號可自立測量或者任意組合進行測量，智能采集；

 2、直到 16 通道的同時采集能力，為大機組、工況復雜設備故障分析提供理論數據；

 3、支持雙 T 傳感器，可以完成高清振動、高清沖擊脈沖、高清轉速信號的聯合采集；

 4、支持各種各樣的數據采集邏輯，確保影勝 系統抓到你想要的信號； 5、1 個通道工作不正常，不影響其它通道的正常工作，各司其職。

影勝 系統智能存儲

1、影勝 系統所有數據在網絡暢通的情況直接送達服務器，網絡不通的情況下本地（影勝 主板上）保存，較多可保存 2TB 的海 量數據 ；

 2、影勝 系統一方面按數據采集邏輯進行數據采集，同時也可對所采集的數據進行有效性分析取舍，決定是否保存；

 3、影勝 系統可以按工程師臨時請求，完成臨時追加的測試任務而不影響系統的正常工作秩序；

 4、影勝 系統隨時報告測點存儲數據量，數據來源時間和采集機制。

影勝 系統較較好智能化診斷

1、影勝系統應用 HD 高清軸承分析技術，很大程度改變您的數據分析習慣，哪怕您以前沒接觸過故障診斷知識，簡單的培訓，你就 學會分析故障。通過看標準的時域信號形狀就能準確分析各類軸承故障原因；

 2、影勝系統應用 HD 振動 +HD 沖擊，聯合診斷，綜合分析，將故障診斷的準確率由單一技術 70% 提 高到 90% 以上；

 3、影勝系統應用齒輪圈診斷技術，將齒輪診斷辦法由原來的看頻譜，轉變為看時域圓坐標圖，齒輪嚙合狀況和健康狀況一目了 然， 就像您眼看到齒輪箱內部齒輪工作狀況一樣；

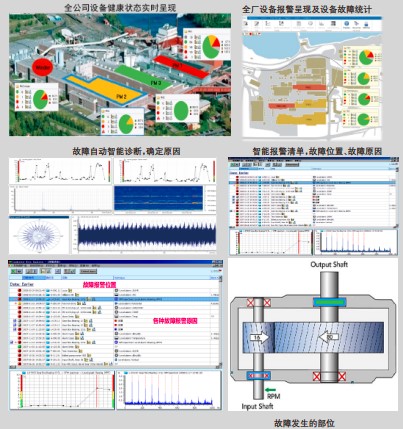

 4、影勝 系統彩色頻譜 分析功能，將設備發病的時間，惡化的過程，惡化原因清晰展現出來；圖形化診斷，復雜事件簡單化。

 5、影勝 系統保持第四代系統的優點，對于軸承潤滑狀況、軸承故障的嚴重程度，剩余壽命給出評價。

影勝系統 色彩化/層疊化設備運行狀態呈現

1、基于設備管理系統軟件框架設計，專為企業管理者量身打造；

 2、圖形化和樹狀結構雙顯示模式設計，方面使用者和維護者使用；

 3、不論您的公司規模有多大，有多少個數據庫，影勝 系統通過 CES 模塊 將他們統統連接起來，并且和企業管理軟件進行對接； 4、影勝 系統 自創各項指標的自診斷功能模塊。通過特有設計，對于傳感器狀況，線路連接質量，模塊狀況進行智能診斷，維護人員無 需到設備現場就可以了解系統的硬件問題，為遠程診斷和維護提供極大幫助；

 5、圖形化全系統設備標識，用“綠、黃、紅”實時顯現設備的實際運行狀況。真正做到“秀才不出門，識得天下事”。

影勝 INSEN04 便攜式在線故障分析系統

影勝 INSEN04 是一種較好的在線持續監控機器狀態的系統。系統由系統單 元、機箱，內部電纜和電源終端組成。它配有電源裝置和 DIN 導軌。 通過收集與兩個數字信號處理器和四個 RPM 通道并行連接的多達 4 個通 道的振動或沖擊脈沖讀數，該系統允許在復雜的應用中進行條件測量。 利用 4 個通道上的雙處理器容量，提供較大的靈活性。兩個數字輸入和兩個 數字輸出可用于直接或通過外部繼電器連接到機器停止裝置、報警燈或其他 外部設備。該系統還有兩個模擬輸入，可以用來接受過程參數。

【性能參數 】

1、傳感器輸入通道

通道：4 通道并行輸入，24 位 A DC。

測量辦法：ISO2372、ISO10816、LR/HRHD、 HDENV，SPMHD，FFT 征兆，EVAM 振動分析

測量功能：基于時間的測量，技術組合測量，動作鏈接測量，無 縫連續測量，事件觸發測量等等。

測量范圍：≥60g 峰 - 峰（使用 100mV/g 傳感器）

測量窗口：矩形窗，漢寧窗、漢寧窗等

平均技術：時間同步，FFT 線性，FFT 多級數，FFT 峰值保持。

頻譜線數：400、800、1600、3200、6400、 12800, 25600

傳感器類型：SLD144、SLC144DuoTech 或 IEPE (ICP) 型傳感器

分辨率：0.0015m/s2RMS（使用 100mV/g 傳感器

2、轉速傳感器通道

通道：2 傳感器類型：PNP 或 NPN 等

模擬輸入通道

通道：2,18 位 A DC

類型：差速器、電流或電壓

電壓：±10V 直流，1MΩ( 精度 ±1% 讀取 +10mV)

電流：±24mA 直流，250Ω( 精度 ±1% 讀取 +0.1mA)

測量范圍：0 至 20mA 或 0 至 10V。

3、其它

外殼：粉末涂層 / 染色型鋼，IP65。

電源：100-240VAC；24VDC,60 W, 50-60 Hz。

電纜通道規格：2xPG29，2xPG11。

重量：11 kg (24 lbs)

【特 點】

系統通過以太網與 Ruby 分析管理軟件進行通信。在控制主機端，智能分析軟件可監視所有已連接設備的狀態。

1. 測量系統單元具有并行測量邏輯、報警、存儲、分析邏輯的功能。

2. INSEN 系統自創各項指標的自診斷功能模塊。通過特有的設計，對于傳感器狀況，線路連接質量，模塊狀況進行智能診 斷。

3. 基于設備管理系統軟件的框架設計，轉為管理者量身打造。

4. 具有高清沖擊脈沖 SPMHD、高清振動 HDENV、齒輪圈診斷分析、高清彩色譜分析技術、EVAM 分析技術；

5. 可以設置多種數據或者方式：可以實現連續、斷續測量，也可以測試技術串聯組合測量，也可以根據設備動作進 行測量，也可以實現事件觸發測量等。

6. 總之，可實現 CONDMASTER RUBY 在線所有功能。

【應用場合】

企業設備診斷中心、大學教學實驗室、大型設備制造商售后服務部門作為現場實時精密診斷工具用。

【訂貨號】 M01INSEN04

包括：測試模塊箱 1 套，4 套振動測試套件，1 根通訊線， 選件：軟件根據功能配置。

影勝 INSEN08 便攜式在線故障分析系統

影勝 INSEN08 是一種較好的在線持續監控機器狀態的系統。智能線系統由 系統單元、機箱，內部電纜和電源終端組成。它配有電源裝置和 DIN 導軌。 通過收集與兩個數字信號處理器和四個 RPM 通道并行連接的多達 8 個通 道的振動或沖擊脈沖讀數，該系統允許在復雜的應用中進行條件測量。 利用 8 個通道上的雙處理器容量，提供較大的靈活性。兩個數字輸入和兩個 數字輸出可用于直接或通過外部繼電器連接到機器停止裝置、報警燈或其他 外部設備。該系統還有兩個模擬輸入，可以用來接受過程參數

【性能參數 】

1、傳感器輸入通道

通道：8 通道并行輸入，24 位 A DC。

測量辦法：ISO2372、ISO10816、LR/HRHD、 HDENV，SPMHD，FFT 征兆，EVAM 振動分析

測量功能：基于時間的測量，技術組合測量，動作鏈接測量，無 縫連續測量，事件觸發測量等等。

測量范圍：≥60g 峰 - 峰（使用 100mV/g 傳感器）

測量窗口：矩形窗，漢寧窗、漢寧窗等

平均技術：時間同步，FFT 線性，FFT 多級數，FFT 峰值保持。

頻譜線數：400、800、1600、3200、6400、 12800, 25600

傳感器類型：SLD144、SLC144DuoTech 或 IEPE (ICP) 型傳感器

分辨率：0.0015m/s2RMS（使用 100mV/g 傳感器）

2、轉速傳感器通道

通道：2

傳感器類型：PNP 或 NPN 等

模擬輸入通道

通道：2,18 位 A DC

類型：差速器、電流或電壓

電壓：±10V 直流，1MΩ( 精度 ±1% 讀取 +10mV)

電流：±24mA 直流，250Ω( 精度 ±1% 讀取 +0.1mA)

 測量范圍：0 至 20mA 或 0 至 10V。

3、其它

外殼：粉末涂層 / 染色型鋼，IP65。

電源：100-240VAC；24VDC,60 W, 50-60 Hz。

電纜通道規格：2xPG29，2xPG11。

重量：11 kg (24 lbs)

【特 點】

1.系統通過以太網與 Ruby 分析管理軟件進行通信。在控制主機端，智能分析軟件可監視所有已連接設備的狀態。

2. 測量系統單元具有并行測量邏輯、報警、存儲、分析邏輯的功能。

3.INSEN 系統自創各項指標的自診斷功能模塊。通過特有的設計，對于傳感器狀況，線路連接質量，模塊狀況進行智能診 斷。

4. 基于設備管理系統軟件的框架設計，轉為管理者量身打造。

5、具有高清沖擊脈沖 SPMHD、高清振動 HDENV、齒輪圈診斷分析、高清彩色譜分析技術、EVAM 分析技術；

6、可以設置多種數據或者方式：可以實現連續、斷續測量，也可以測試技術串聯組合測量，也可以根據設備動作進 行測量，也可以實現事件觸發測量等。

7、總之，可實現 CONDMASTER RUBY 在線所有功能。

【應用場合】

企業設備診斷中心、大學教學實驗室、大型設備制造商售后服務部門作為現場實時精密診斷工具用

【訂貨號】 M01INSEN08

包括：測試模塊箱 1 套，8 套振動測試套件，1 根通訊線， 選件：軟件根據功能配置
