檢測儀器：SPM設備狀態綜合分析系統Leonova Diamond

檢測技術：BMA高清HD技術、時間同步平均測試

檢測對象：齒輪箱

檢測參數：軸承測試：100 階次, 1600 線數 齒輪測試：同步平均 200次

一、項目情況說明

二、測試工況及過程

1、齒輪箱無負載工作

2、由于測試條件所限，轉速近電機側采用可變轉速測試，遠電機側采用固定轉速測試

三、數據分析

一）輸入軸

1、輸入軸近電機側

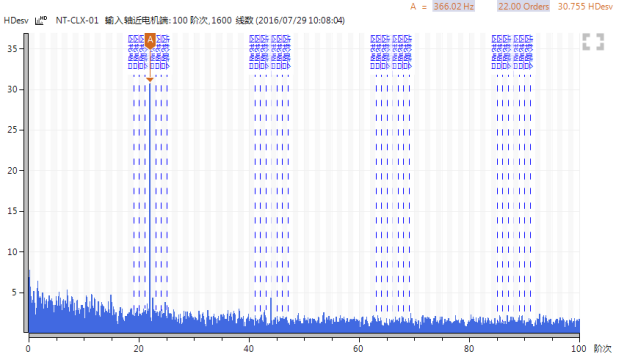

沖擊脈沖頻譜如下，無軸承故障征兆，僅齒輪（22）嚙合頻率突出，但值不高

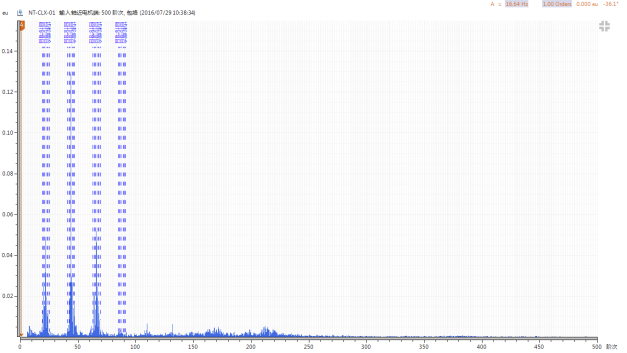

振動加速度時間同步測量頻譜如下：值為0.19不高，突出為齒輪嚙合故障頻率，且2、3倍頻高，說明齒輪存在輕微不對中。

圓坐標圖如下：清晰的可以看出齒數為22個，且每個齒的沖擊值差不多不存在磨損。

2、輸入軸遠電機側

沖擊脈沖頻譜如下：無軸承故障征兆，僅齒輪（22）嚙合頻率突出，但值不高

二）特有減速軸

1、特有減速軸近電機端

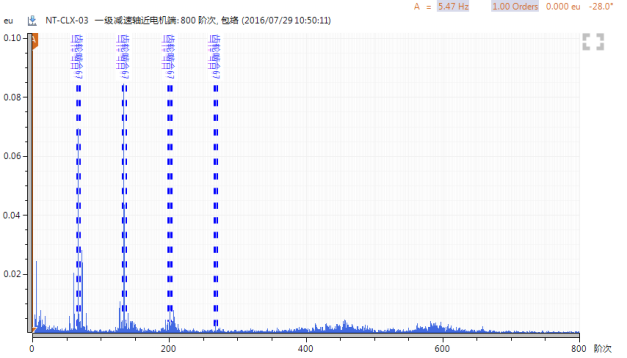

沖擊脈沖頻譜如下，無軸承故障征兆，僅齒輪（67）嚙合頻率突出，但值不高

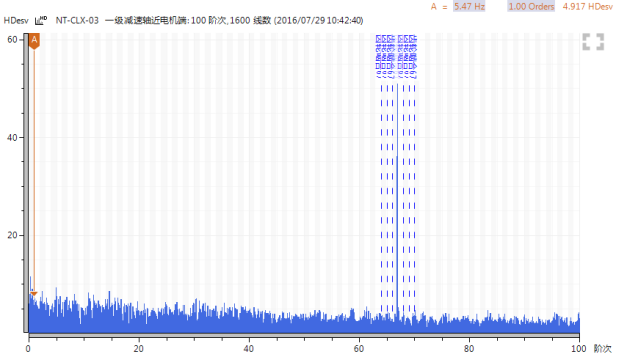

振動加速度時間同步測量頻譜如下：值為0.13不高，突出為齒輪嚙合故障頻率，且2倍頻高，說明齒輪存在輕微不對中

圓坐標圖如下：清晰的可以看出齒數為67個，且每個齒的沖擊值差不多不存在磨損。
