概 述

采用振動分析儀器 Leonova Diamond 對某地鐵 27B4 軸和 27C1 軸 4 個軸承進行了檢測。 本次測試中采用了 SPM 應用的沖擊脈沖高清技術的數據。 HD 高清沖擊脈沖技術（采用 HD 沖擊脈沖測試，可以提早到 3-6 個月發現軸承的故障，預知軸承的早 期、中期、晚期故障，潤滑是否良好；通過 HD 沖擊脈沖頻譜分析，很容易分清是軸承問題還是安裝 問題）

基本信息：

使用儀器： 1、SPM 振動分析儀 Leonova Diamond

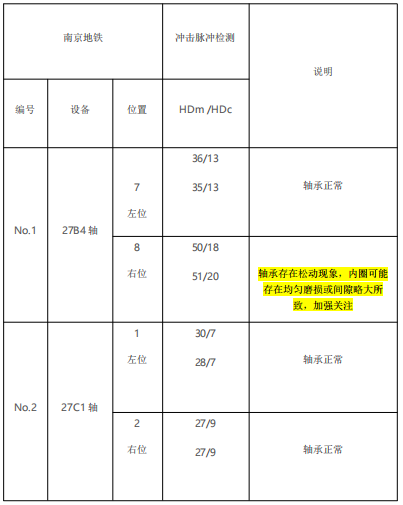

測試結果

分析評估

1、27B4 軸

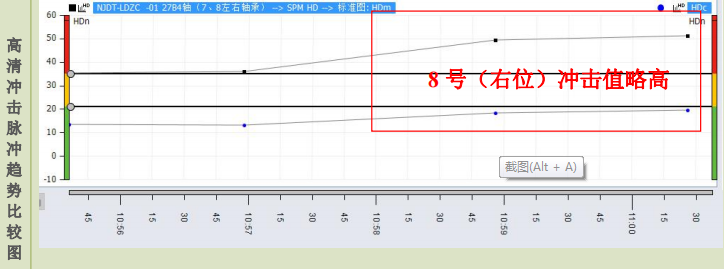

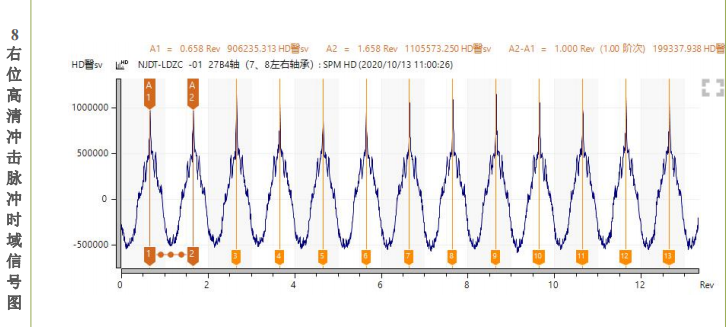

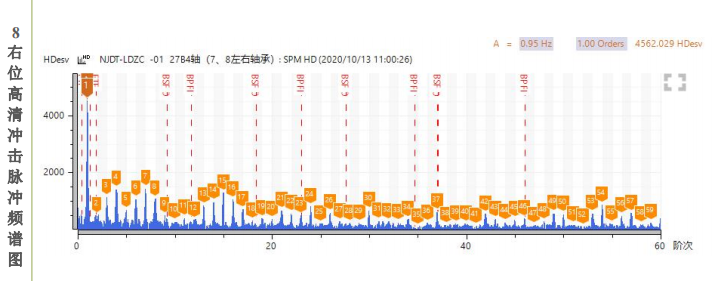

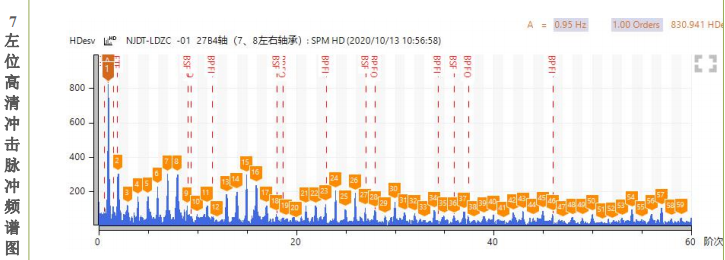

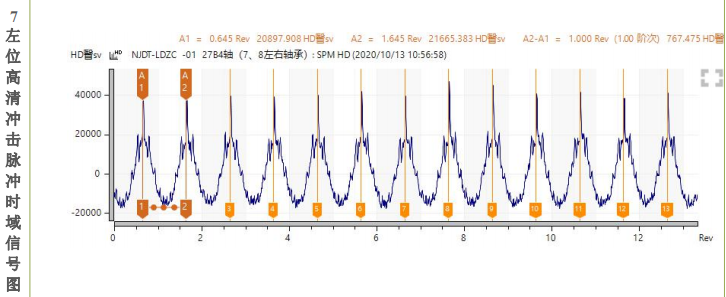

數據分析:4 軸兩個軸承趨勢數值比較 8（右位）沖擊值略高，7 號和 8 號軸承的高清沖擊脈沖頻譜中均 未發現軸承部件故障頻率信號匹配，潤滑良，頻譜中主要成分為轉頻及其諧波信號為璇輪機 工作時正常的轉頻沖擊，時域信號為轉頻的周期性沖擊，8 號軸承沖擊值略大為軸承內圈均 勻磨損或間隙略大所致。

2、27C1 軸

數據分析：

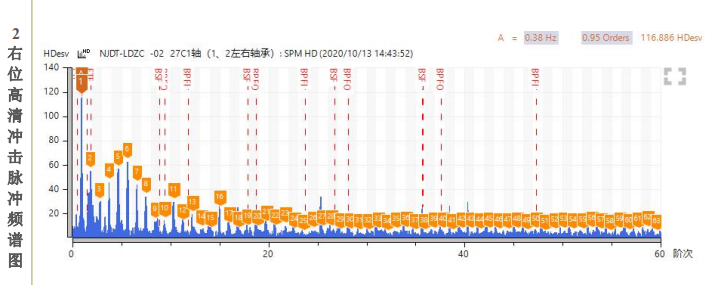

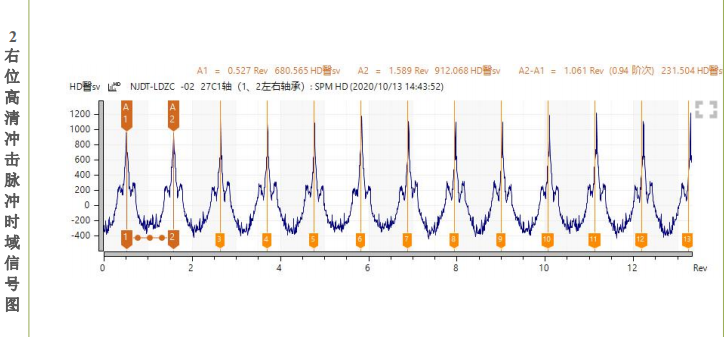

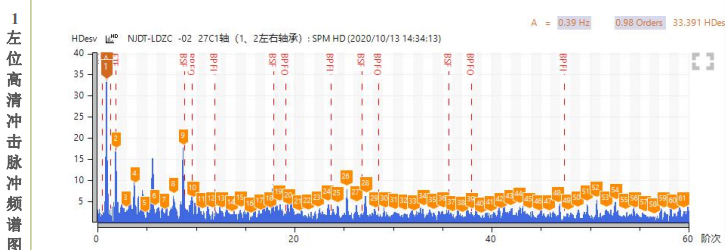

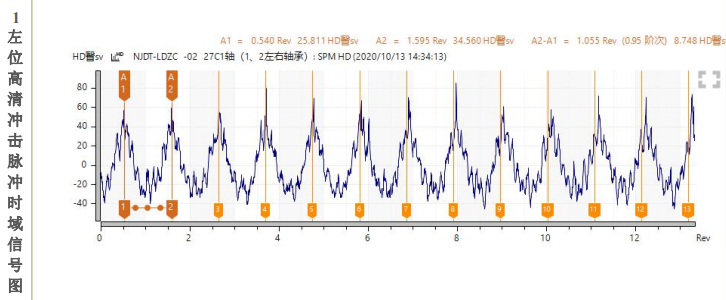

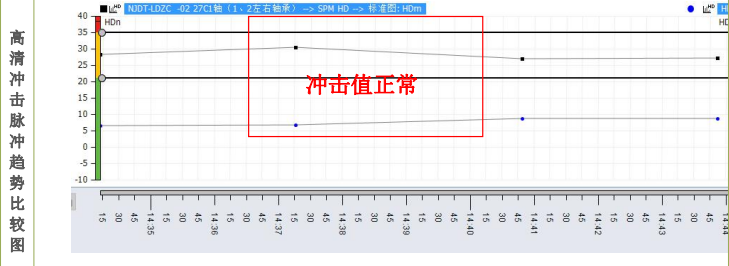

1 軸兩個軸承趨勢數值均比較正常，1 號和 2 號軸承的高清沖擊脈沖頻譜中均未發現軸承部 件故障頻率信號匹配，潤滑良，頻譜中主要成分為轉頻及其諧波信號，為璇輪機工作時正常 的轉頻沖擊，時域信號為轉頻的周期性沖擊。
